Descriere
Plăcile la rece standard lichide sunt un dispozitiv utilizat pentru gestionarea termică eficientă și sunt utilizate de obicei în aplicații cu cerințe mari de disipare a căldurii. Este confecționat din materiale metalice (cum ar fi aluminiu sau cupru), iar canalele fluide sunt formate intern prin prelucrare de precizie. Aceste canale transportă căldura departe de componente electronice sau sisteme care trebuie disipate prin fluxul de lichid de răcire. Structura plăcii reci răcite cu lichid include o suprafață de contact care este în contact direct cu sursa de căldură, efectuează căldură la lichid de răcire prin materiale conductoare termice, apoi transportă căldura prin canalul de curgere pentru a finaliza procesul de schimb de căldură. Exteriorul plăcii reci este de obicei echipat cu o interfață pentru conectarea la conductele sistemului de răcire pentru a forma un sistem complet de răcire lichidă.
Lustruirea liniei de producție de suprafață
Caracteristici

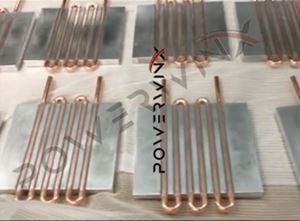

Baza extrudată economică și proiectarea continuă a tubului de cupru
Plăcile reci lichide standard folosesc aliaj de aluminiu extrudat ca bază și sunt echipate cu tuburi de cupru continue, care au o conductivitate termică excelentă. Conductivitatea termică a aliajului de aluminiu este de aproximativ 150 W/M · K, în timp ce conductivitatea termică a tuburilor de cupru poate ajunge la 400 W/M · K. Acest design permite transferul rapid de căldură de la sursa de căldură la canalul de flux de răcire, îmbunătățind astfel eficiența schimbului de căldură. Tubul continuu de cupru evită sudarea sau îmbinările conexiunilor conductelor în plăcile reci tradiționale, reduce rezistența termică la conexiune și se asigură că transferul de căldură de la tubul de cupru la lichid de răcire este mai eficient. În general, acest design permite plăcii reci să mențină performanțe excelente de disipare a căldurii în condiții de muncă de mare sarcină.
Proiectarea continuă a tubului de cupru reduce riscul de scurgere
Tubul de cupru al plăcilor reci lichide standard adoptă un design continuu, care evită sudarea articulațiilor sau piesele de conectare în plăcile reci tradiționale. Tubul de cupru nu are articulații sau puncte de sudare în timpul procesului de producție, reducând riscul de scurgere de răcire. Această optimizare nu numai că îmbunătățește etanșarea plăcii reci, dar îmbunătățește și stabilitatea pe termen lung a plăcii reci. Integritatea tubului de cupru asigură că placa rece poate funcționa stabil și pe termen lung într-un mediu de lucru de înaltă presiune, la temperatură ridicată, evitând defecțiunile sistemului și efectele de răcire reduse din cauza scurgerilor.
Conductivitate termică ridicată Tehnologie de legare adezivă epoxidică
În timpul procesului de fabricație a plăcilor reci lichide standard, adezivul epoxidic de conductivitate termică ridicat este utilizat pentru a lega tubul de cupru la substratul din aliaj de aluminiu. Adezivul epoxid nu numai că are o capacitate excelentă de legare structurală, dar poate reduce și rezistența termică a punctului de contact, optimizând în continuare calea de conducere a căldurii. Conductivitatea termică a adezivului epoxid poate ajunge de obicei la 1,5 W/M · K până la 3 W/M · K, care este mult mai mare decât materialele adezive tradiționale. Acest lucru permite plăcii reci să efectueze căldura mai eficient și să evite reducerea eficienței disipației căldurii cauzate de stratul adeziv necondiționat sau detașat.
Articulații de înaltă performanță și scurgeri
Datorită proiectării continue a tubului de cupru și a procesului de legare a adezivului epoxidic de conductivitate termică ridicată, plăcile reci lichide standard au capacități excelente de protecție a scurgerilor. Nu există puncte de sudare la îmbinările plăcii reci, ceea ce reduce riscul comun de scurgere, asigură un flux de răcire stabil și menține funcția eficientă de disipare a căldurii a sistemului. Scurgerea de apă nu afectează numai eficiența de lucru a plăcii reci, dar poate provoca și defecțiuni ale sistemului. Prin urmare, evitarea scurgerilor este cheia pentru a asigura funcționarea stabilă pe termen lung a sistemului de răcire a lichidului. Acest design asigură că utilizatorii îl pot folosi în siguranță și stabil în medii dure.
